Que vous soyez un passionné de mécanique ou simplement en quête d’économies sur les frais de réparation, comprendre le câblage du démarreur de voiture peut s’avérer un atout précieux. Ce composant essentiel de votre véhicule joue un rôle crucial dans le démarrage du moteur. À travers cet article, nous explorerons les composants clés du système du démarreur, les étapes pour effectuer un branchement correct et comment identifier les problèmes courants.
Comprendre le fonctionnement du démarreur
Le démarreur est un moteur électrique qui permet de lancer le moteur principal de votre voiture. Lorsqu’on tourne la clé de contact, il entre en action pour initier le mouvement nécessaire au démarrage. La magie opère grâce à un ensemble bien orchestré de pièces et de fils électriques tels que le relais démarreur et le solénoïde, essentiels pour optimiser l’alimentation en énergie.
Un autre élément tout aussi important est le schéma de câblage. Ce schéma illustre comment chaque fil se connecte aux différentes bornes pour permettre une circulation sans faille du courant électrique. Une erreur dans ce schéma pourrait faire en sorte que le moteur ne démarre pas, ou pire, endommager d’autres composants du véhicule.

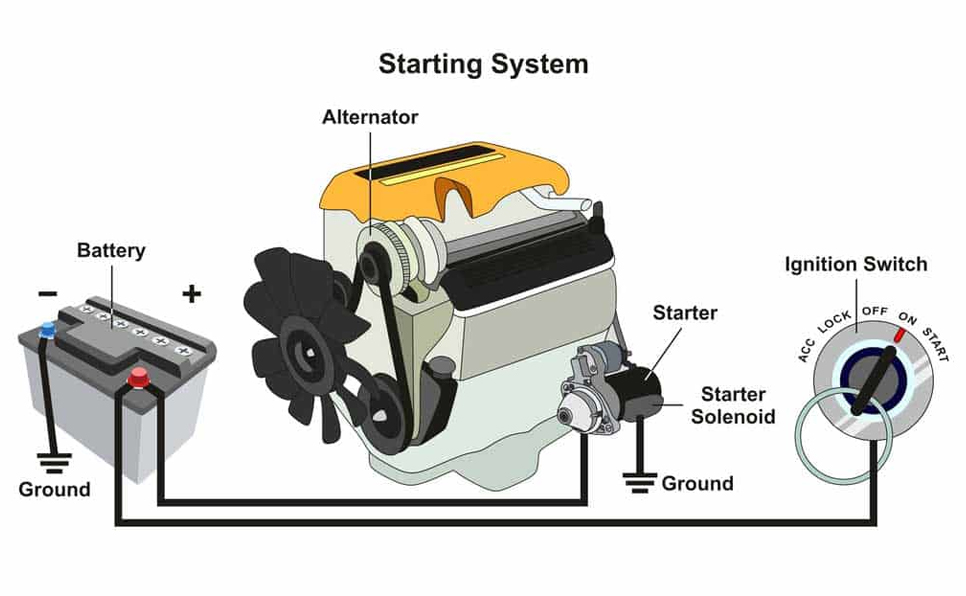

Composants principaux du système de démarrage
Dans un démarrage réussi, plusieurs éléments entrent en jeu. Le relais joue ici le rôle d’interrupteur pour diriger le courant électrique provenant de la batterie vers le démarreur. En parallèle, le solénoïde agit comme un mécanisme de sécurité en permettant uniquement au courant d’atteindre le moteur lorsque c’est nécessaire. Ensemble, ces deux composants veillent à ce que le processus de démarrage soit autant sécurisé qu’efficace.
Mais ce n’est pas tout. Les câbles de batterie eux-mêmes doivent être correctement dimensionnés pour assurer la livraison de l’énergie adéquate sans perte excessive. Par ailleurs, différents fils d’enroulement sont souvent présents pour moduler et réguler le flux de courant lors du démarrage du moteur.
Les étapes pour un branchement parfait
Passez ensuite au branchement du câble de batterie. Le bon alignement des fils avec les bornes du démarreur est essentiel. Voici quelques étapes générales pour faciliter le processus :
- Étape 1 : Préparation – Assurez-vous que le véhicule est éteint et stationné en toute sécurité. Portez des gants et débranchez la batterie pour éviter les courts-circuits.
- Étape 2 : Identifier les bornes – Localisez clairement les bornes sur le démarreur. Habituellement, elles sont marquées pour indiquer le symbole plus et moins, facilitant ainsi le branchement.
- Étape 3 : Connecter les câbles – Commencez par relier le câble positif (généralement rouge) à la borne correspondante du démarreur. Assurez-vous que toutes les connexions sont sécurisées pour éviter les pertes de courant.
- Étape 4 : Brancher le relais et le solénoïde – Connectez les fils appropriés du relais et du solénoïde. Ces composants doivent être reliés précisément pour garantir un fonctionnement optimal du système de démarrage.
- Étape 5 : Vérification finale – Revérifiez que tous les raccordements sont solidement fixés. Reconnectez la batterie et testez le démarreur pour vous assurer que le moteur se lance correctement.
Astuces pour un câblage durable
Outre le branchement initial, un entretien régulier des câbles et bornes assure leur longévité. Pensez à vérifier périodiquement la propreté des connexions ; l’accumulation de saletés peut empêcher le bon passage du courant. De même, veillez à la bonne tension des câbles pour éviter l’usure prématurée. L’utilisation de matériaux de qualité pour remplacer les fils usagés contribue également à maintenir un câblage performant sur le long terme.
Enfin, avoir sous la main un schéma clair et détaillé pendant vos opérations facilite grandement le dépannage futur. Ce petit effort supplémentaire permet souvent d’identifier rapidement la source des problèmes éventuels et d’effectuer les corrections nécessaires en toute confiance.
Identifier et résoudre les problèmes courants de démarrage
Malgré toutes les précautions, il arrive que le démarreur fonctionne mal. Les symptômes peuvent se traduire par un moteur qui refuse de démarrer ou un cliquetis inquiétant lors de la tentative de mise en route. Dans de nombreux cas, cela provient d’une connexion incorrecte ou d’un câble de batterie défectueux.
Pour diagnostiquer efficacement, commencez par tester et inspecter chacune des connexions. Souvent, resserrer un simple fil lâche suffit pour résoudre le problème. Si tout semble en ordre côté câblage, tournez-vous alors vers le relais et le solénoïde. Un relais endommagé ou un solénoïde collé peut perturber le flux énergétique vers le moteur.
L’impact des conditions climatiques sur le câblage
Ne sous-estimez jamais le pouvoir des éléments. Les variations de température, surtout dans les climats extrêmes, peuvent affecter le matériau des câbles et des connexions. Le gel réduit leur conductivité, tandis que des températures élevées accentuent leur vulnérabilité à l’usure. Assurez-vous donc que votre câblage résiste à ces conditions, éventuellement en utilisant des protections adaptées.
De plus, l’humidité ambiante peut également être problématique, favorisant l’oxydation des bornes, ce qui entravera leur efficacité. Optez pour des produits anti-corrosion afin de prévenir ce type de dégradation et gardez toujours une boîte de spray protecteur dans votre coffre. Cela permet une action rapide si besoin est.
Zoom sur le relais et le solénoïde
Ces deux composants méritent une attention particulière. Le relais, souvent situé près du boîtier à fusibles, est en général facile d’accès. Son rôle est de gérer l’intensité du courant envoyée au démarreur, limitant ainsi les surtensions. Il sert donc de coupe-circuit pratique dans le cas où l’intensité est trop élevée.
Quant au solénoïde, son placement est directement sur ou à proximité du démarreur lui-même. C’est un électroaimant qui vérifie si tout est prêt pour permettre le déclenchement du moteur. Pour tester leur état, l’utilisation d’un multimètre est recommandée. Il permet de mesurer les tensions et confirmer si une pièce doit être changée.
Conséquences d’un mauvais câblage sur le moteur
Engendrer des dysfonctionnements du démarreur en raison d’erreurs de câblage peut avoir des répercussions étendues sur votre véhicule. Au mieux, cela entraîne un démarrage aléatoire, synonyme de stress et de retards imprévus. Mais à plus long terme, un courant intermittent ou inadéquat fatigue prématurément le moteur de démarrage, voire d’autres systèmes interconnectés.
Sans oublier qu’une mauvaise installation expose le circuit à des risques accrus de court-circuit, causant potentiellement une limitation sévère de la durée de vie des autres composants électroniques sensibles. Vous l’aurez compris, investir un peu de temps pour corriger un schéma électrique maladroit est non seulement judicieux mais économique.
Simplification grâce aux outils modernes
L’ère numérique offre de nouvelles solutions pour simplifier le câblage complexe d’un démarreur de voiture. Des logiciels et applications dédiées permettent aujourd’hui de visualiser des schémas en trois dimensions du fonctionnement interne, fournissant étape par étape l’aide nécessaire pour suivre chaque connexion avec soin.
D’autre part, l’acquisition d’outils spécifiques comme des pinces ampèremétriques ou testeurs numériques facilite grandement la tâche en affichant instantanément des informations cruciales telles que la résistance des fils et leur capacité à transmettre efficacement l’électricité. Ce gain de temps encouragera même les moins enthousiastes à entreprendre cette maintenance essentielle régulière.
Une démarche proactive pour une voiture en pleine forme
Prêter attention à votre démarreur, et particulièrement à son câblage, va au-delà de la simple implantation de nouveaux accessoires. C’est un investissement continu dans la longévité générale de votre véhicule. Non seulement cela protège contre les pannes inattendues, mais cela assure également que chaque trajet commence dans les meilleures conditions possibles.
De plus, maîtriser ces bases vous rendra davantage indépendant des interventions coûteuses des garagistes. Chaque amélioration minime du circuit électrique est aussi synonyme d’une meilleure performance énergétique globale.
